Во вкладке «Настройки» выберите из списка раздел «Входы».

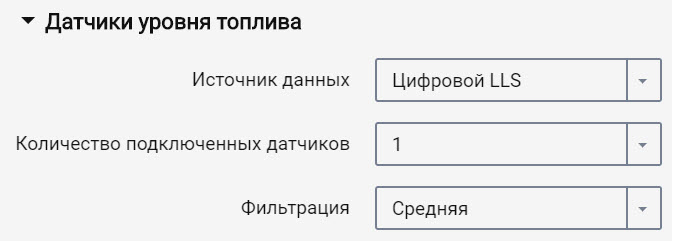

В разделе «Датчики уровня топлива»:

«Источник данных» – выберите тип датчиков уровня топлива. Возможные варианты:

• «Цифровой LLS» – при подключении датчиков уровня топлива Omnicomm LLS
• «Частотный LLS-AF» – при подключении датчика уровня топлива Omnicomm LLS-AF
• «Датчик ТС» – при подключении штатного датчика топлива
• «Шина CAN» – при подключении к CAN шине
• «Струна +» (только Light) – при подключении к системе «Струна +»
• «ПМП-201» (только Light) – при подключении преобразователя уровня ПМП-201
• «Выключен» – в случае, когда контроль уровня топлива не требуется.

При подключении датчиков уровня топлива Omnicomm LLS и Omnicomm LLS-AF:

«Количество подключенных датчиков» – укажите количество датчиков, подключенных к терминалу.

При выборе датчиков уровня топлива LLS, подключенных к универсальному входу, необходимо произвести настойку универсального входа. Для автоматической настройки универсального входа в программе Omnicomm Configurator нажмите кнопку «Настроить УВ».

«Фильтрация» – введите размер внутреннего фильтра. Возможные варианты фильтрации:

• «Фильтрация отключена» – Фильтрация производится только по установкам в датчике Omnicomm LLS
• «Слабая» – используется в случаях установки изделия в стационарных топливохранилищах и малоподвижной технике
• «Средняя» – используется в случаях работы ТС в нормальных дорожных условиях
• «Сильная» – используется в случаях работы ТС в нормальных и тяжелых дорожных условиях
• «Максимальная» – используется в случаях работы ТС в тяжелых дорожных условиях и при подключении штатного датчика топлива ТС с аналоговым выходом

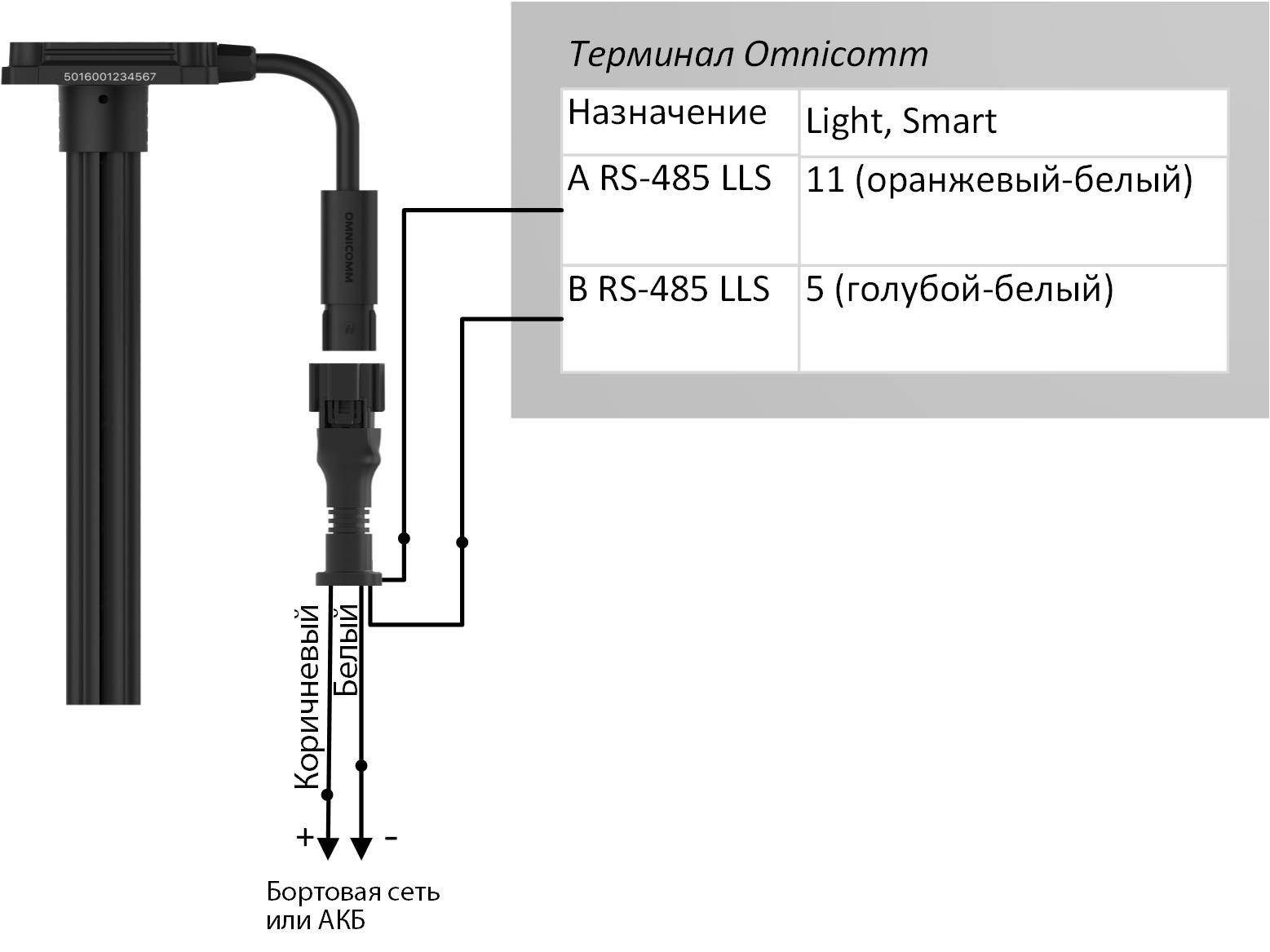

Подключение датчика уровня топлива Omnicomm LLS производите согласно схеме:

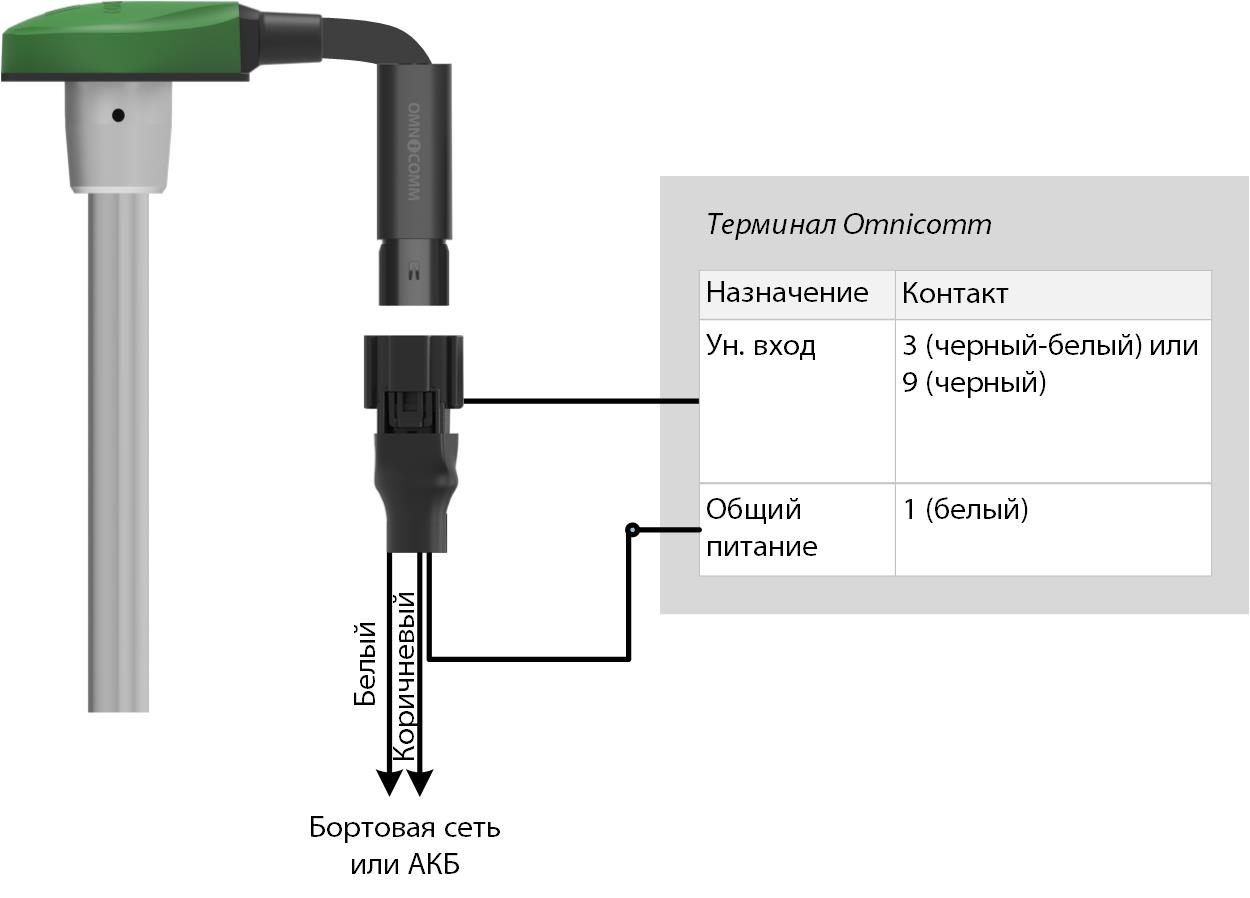

Подключение датчика уровня топлива Omnicomm LLS-AF производите согласно схеме:

Терминалы Omnicomm Light, Smart поддерживают подключение одного датчика уровня топлива Omnicomm LLS-AF.

Датчик Omnicomm LLS-AF должен быть настроен на выдачу частотного сигнала в диапазоне от 30 до 1053 Гц.

При подключении терминалов Omnicomm Light к системе «Струна +» или к датчику «ПМП-201»:

• «Объем топливного бака, л» – введите объем топливного бака. Возможные значения: от 0 до 65 000
• «Текущий объем топлива, л» – отображается текущий объем по показаниям системы «Струна +» или датчика «ПМП-201»

Подключение датчика «ПМП-201» и системы «Струна +» производить согласно документации на данные устройства. Допускается подключение только одной системы «Струна +». Сетевой адрес, по умолчанию, 80.
