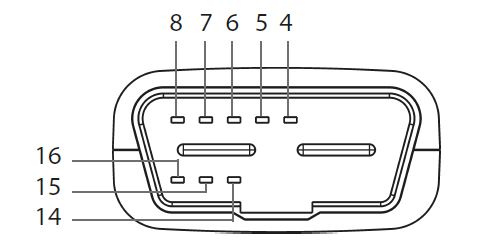

Назначение выводов разъема
| Номер контакта | Назначение |
|---|---|
| 4 | Заземление кузова |
| 5 | Сигнальное заземление |
| 6 | Линия CAN-High высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284) |
| 7 | K-Line (ISO 9141-2, ISO 14230) |
| 8 | Не используется |
| 14 | Линия CAN-Low высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284) |
| 15 | K-Line (ISO 9141-2, ISO 14230) |
| 16 | Питание от АКБ, +12 / + 24 В |
